2023年5月，国家重大科技基础设施高能同步辐射光源（HEPS）自主研制的共振非弹性散射（RIXS）分析晶体完成在线实测，实测能量分辨率37.7meV@8.9keV，标志着HEPS自主研制光学部件又进一步。

　　HEPS是亚洲首台第四代同步辐射光源，有利于开展高能量分辨谱学实验。为满足高分辨谱学需求，HEPS光源部署自主研制高分辨RIXS谱学分析晶体，100毫米直径的球面衬底上，布满近1万块1.5毫米见方、2毫米厚的小晶块，小晶块之间排列取向精度误差小于400μrad。该类分析晶体制备工艺极为复杂，国际上仅有少数光源具备此类分析晶体研制能力。HEPS高能量分辨谱学线站负责人徐伟研究员带领团队与光学设计、光学机械、光束线控制系统相关人员，联合多学科中心晶体实验室积极攻关，完成RIXS分析晶体自主加工。

　　RIXS分析晶体的在线表征是检验分析晶体品质的关键步骤。2023年5月，高分辨谱学线站团队包括徐伟研究员、郭志英副研究员、张玉骏副研究员、靳硕学副研究员等通过与日本超级环光源-日本量子科学技术研究开发机构线站（SPring-8-QST-BL11XU）的Kenji Ishii(石井贤司)教授合作，顺利完成了RIXS分析晶体的在线表征。曲率半径2米的单晶硅(553) RIXS分析晶体，实测分辨达到37.7meV (FWHM)@8985eV。这一结果表明，HEPS团队已具备RIXS分析晶体自主研制能力。

　　值得一提的是，2022年10月，依托北京同步辐射装置，HEPS首批自主研制X射线拉曼散射（XRS）谱仪分析晶体完成在线表征，实测1eV(FWHM)@9.7 keV；2023年3月，依托上海光源BL13SSW稀有元素线站，HEPS相关人员与上海光源边风刚研究员、何上明研究员、曾建荣副研究员、洪春霞高级工程师等团队合作，完成了一批(15组)条带型高分辨XRS分析晶体的在线表征，实测0.53 eV@9.7 keV。

　　高分辨分析晶体再一次取得突破性进展，离不开团队合作、国内外同行协助。下一步，团队成员将齐心协力，进一步开发定制指数面硅基、非硅基高能量分辨分析晶体。在满足HEPS高分辨分析晶体需求基础上，也可为国内外同行提供先进光学部件。

　　高分辨分析晶体在线表征得到上海光源稀有元素线站BL13SSW、测试线站BL09B，日本SPring-8 BL11XU等线站的大力支持。

　　

图1.测试团队在日本SPring-8 BL11XU线站2m-RIXS谱仪前合影

　　前排(从左到右) 李明、石井贤司、徐伟、张玉骏、欧自娜，靳硕学 后排（从左到右）黄颖科、郭志英

　　

　　 图2.真空吸附型分析晶体安装在谱仪上

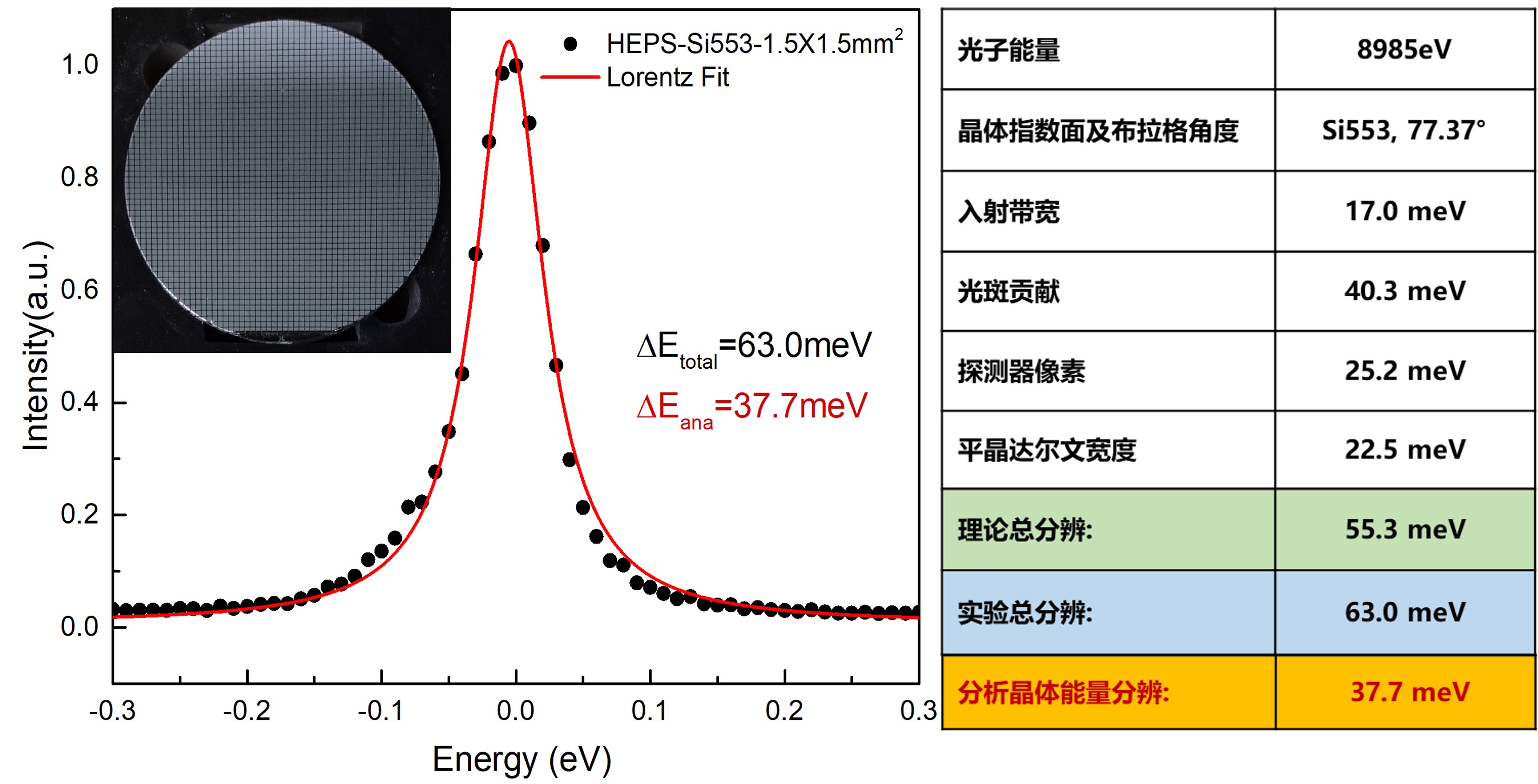

图3.  Cu K-edge-RIXS实验用，曲率半径2米的像素型分析晶体及其实验结果

　　



　　图4. 测试团队在上海光源稀有元素线站7元1m-XES谱仪前合影，(从左到右) 郭志英、徐伟、曾建荣、杨俊亮、张玉骏、刁千顺、靳硕学;



原文链接： http://ihep.cas.cn/xwdt2022/gnxw/hotnews/2023/202306/t20230613_6777117.html
